Архитекторы отец и сын Матяшевы предлагают конструктивное решение (НОУ-ХАУ) для застройки сейсмичных зон с нагрузками до 7-8-9 баллов. На основе многолетнего опыта Юрий Алексеевич подготовил оптимальный проект, который будет хорошим ответом финансовому кризису и сложным природным условиям в г. Сочи.
Архитектурно-планировочное решение

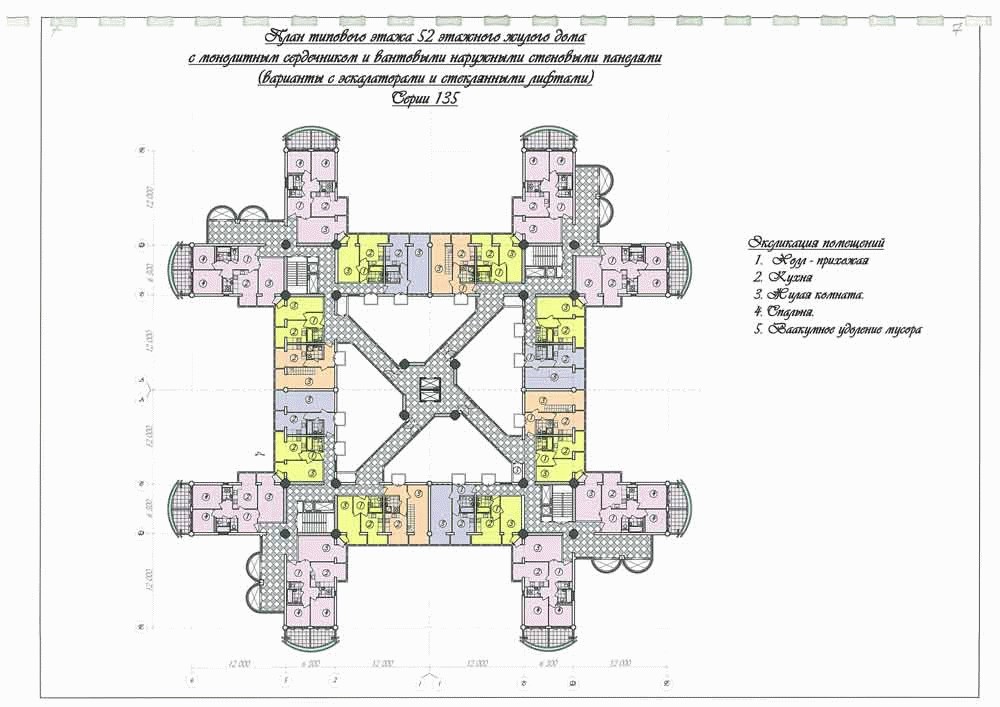

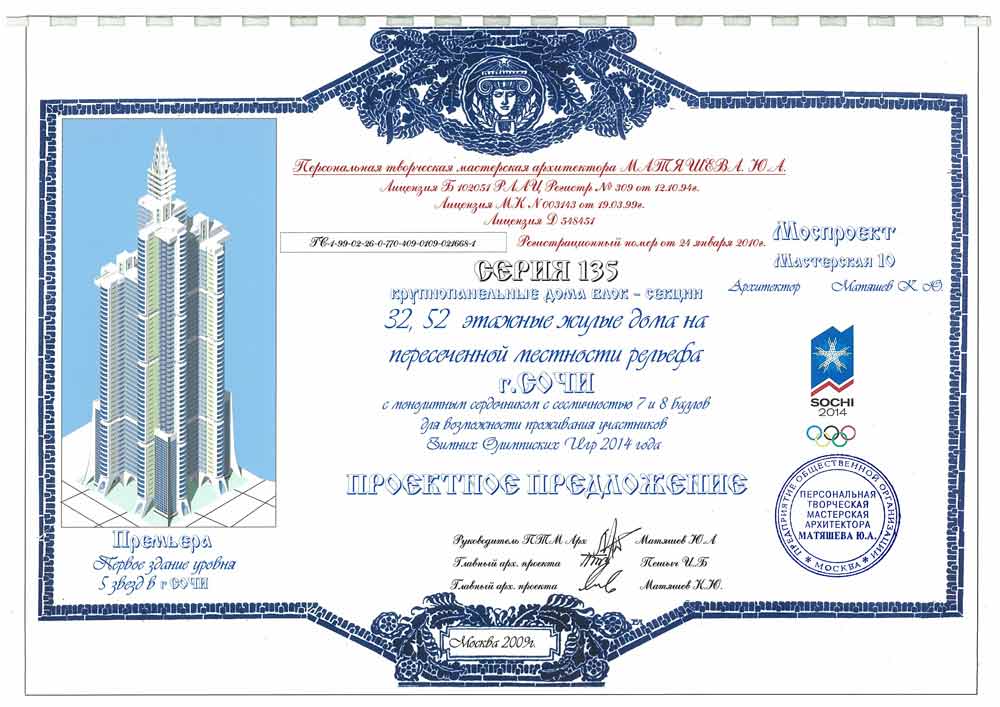

Проектное предложение 32-52 этажных жилых домов с монолитными сердечниками и вантовыми наружными стеновыми панелями позволит построить сооружения в соответствии с требованиями конкретных участков в г. Сочи.

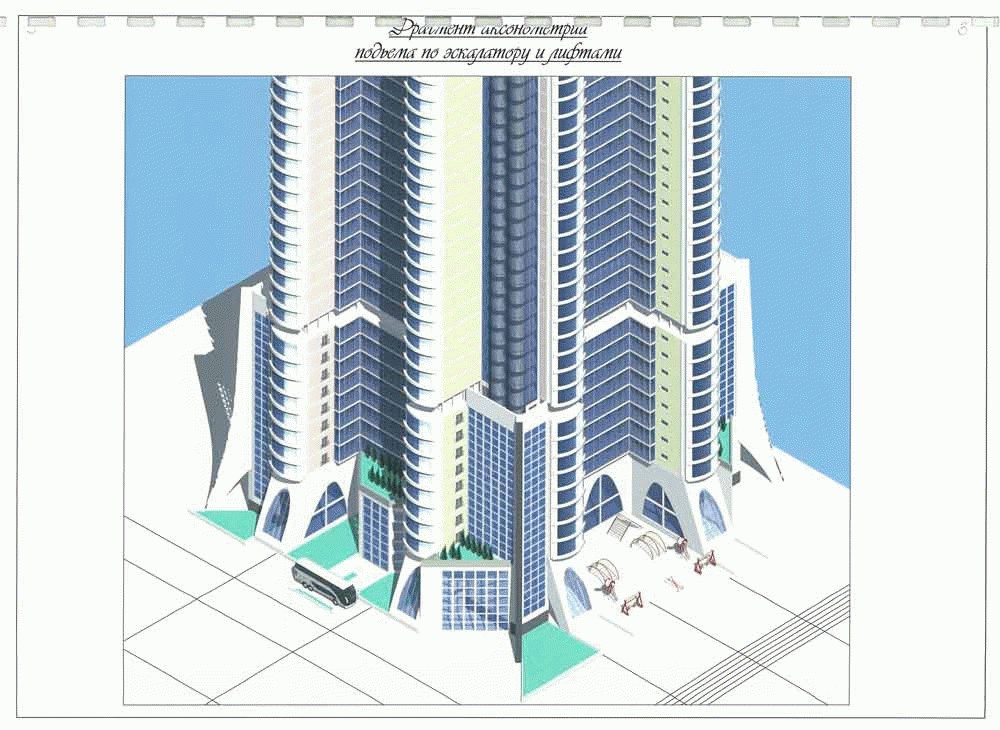

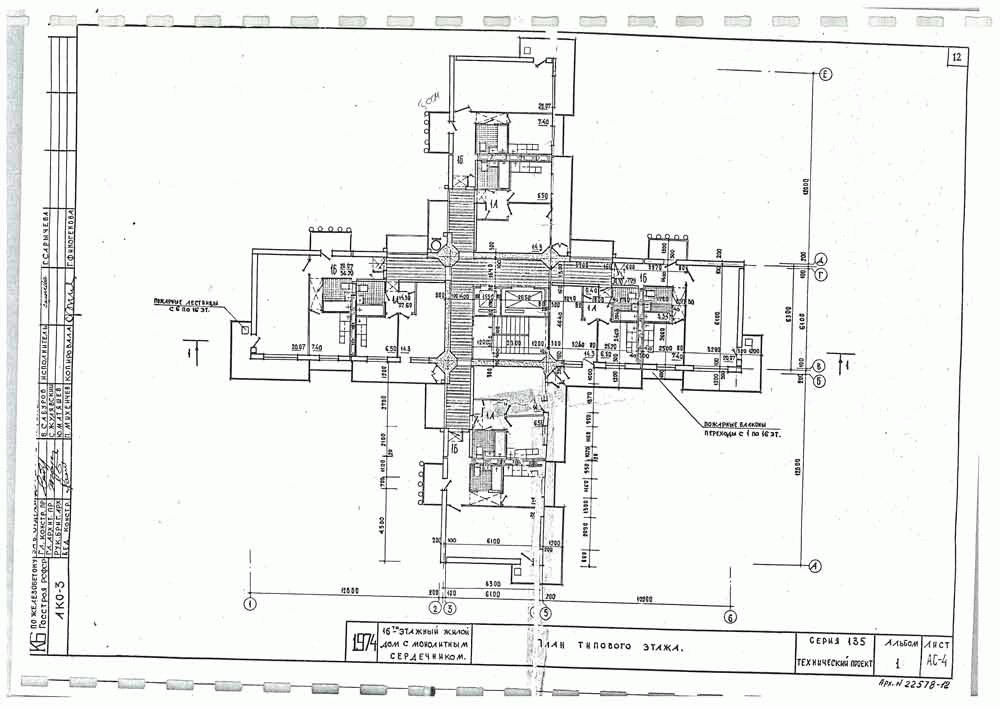

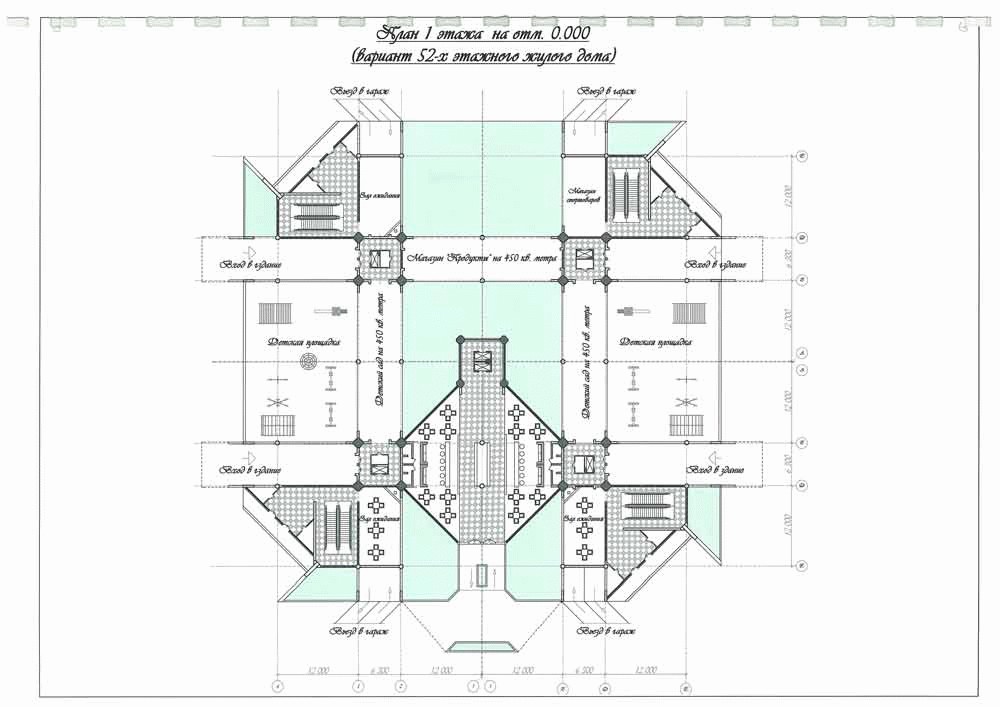

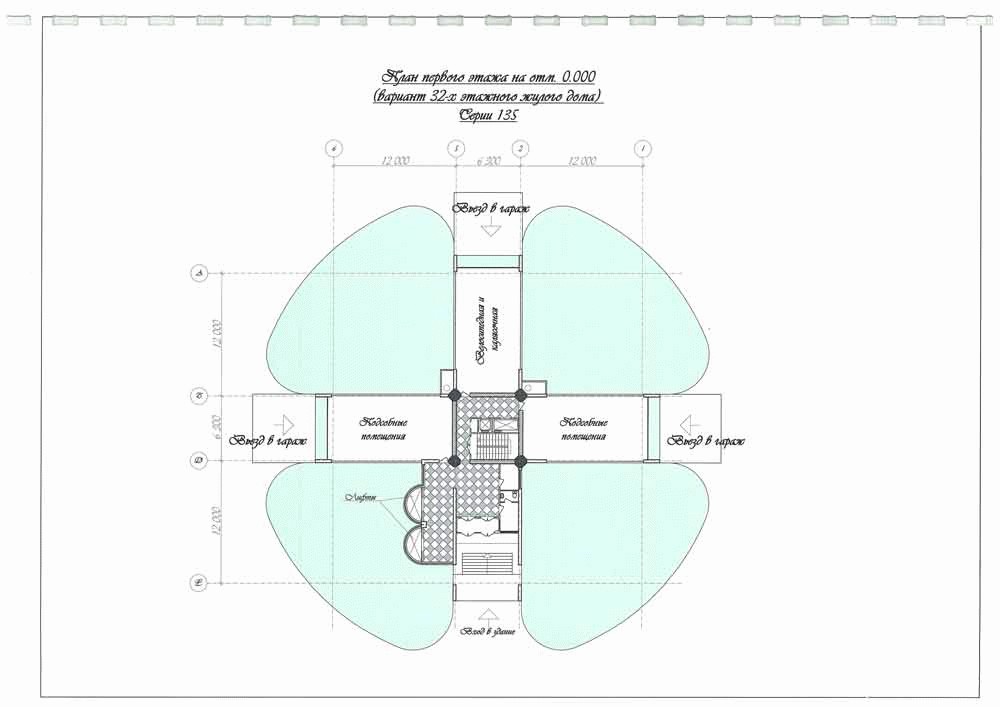

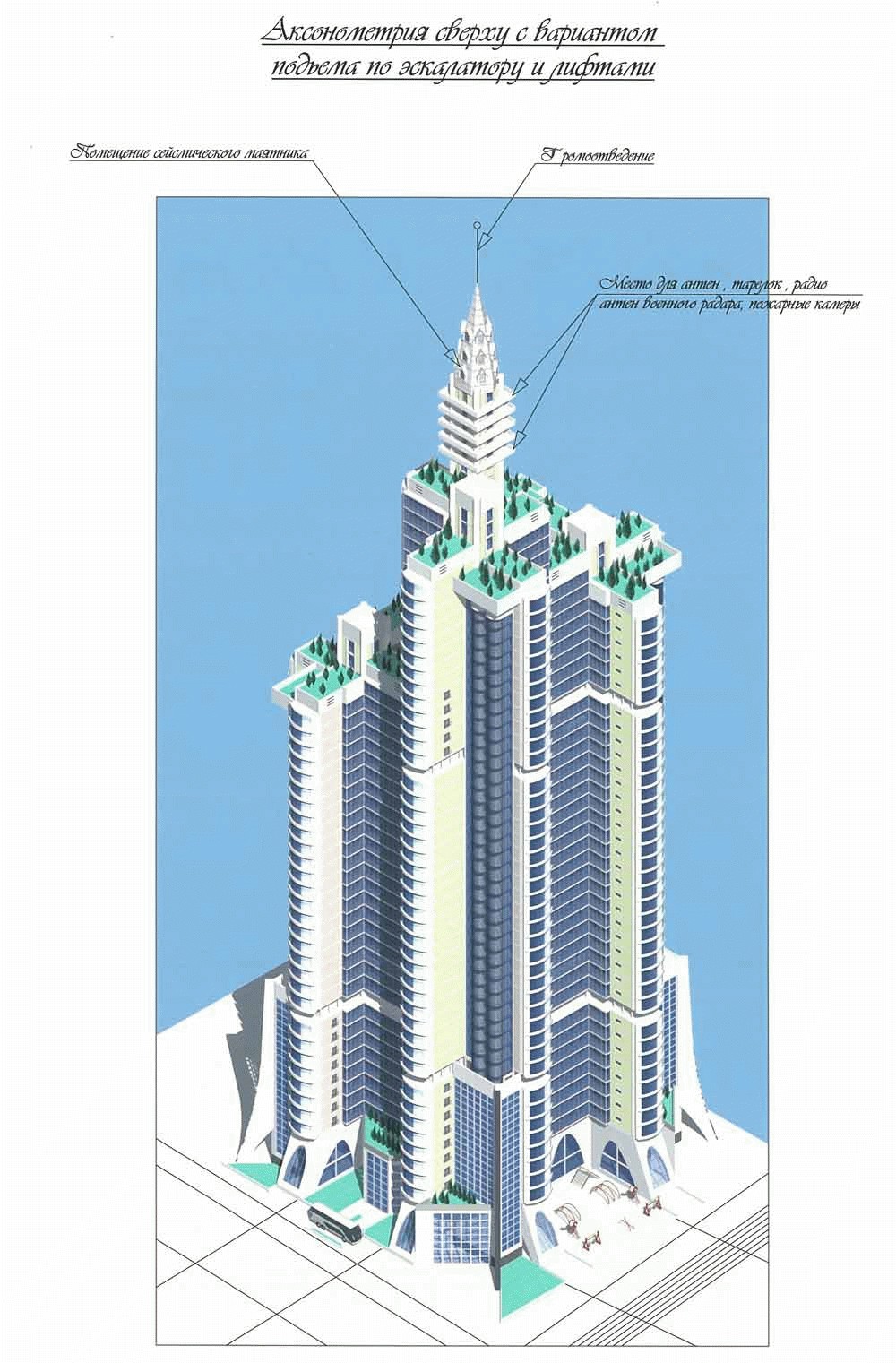

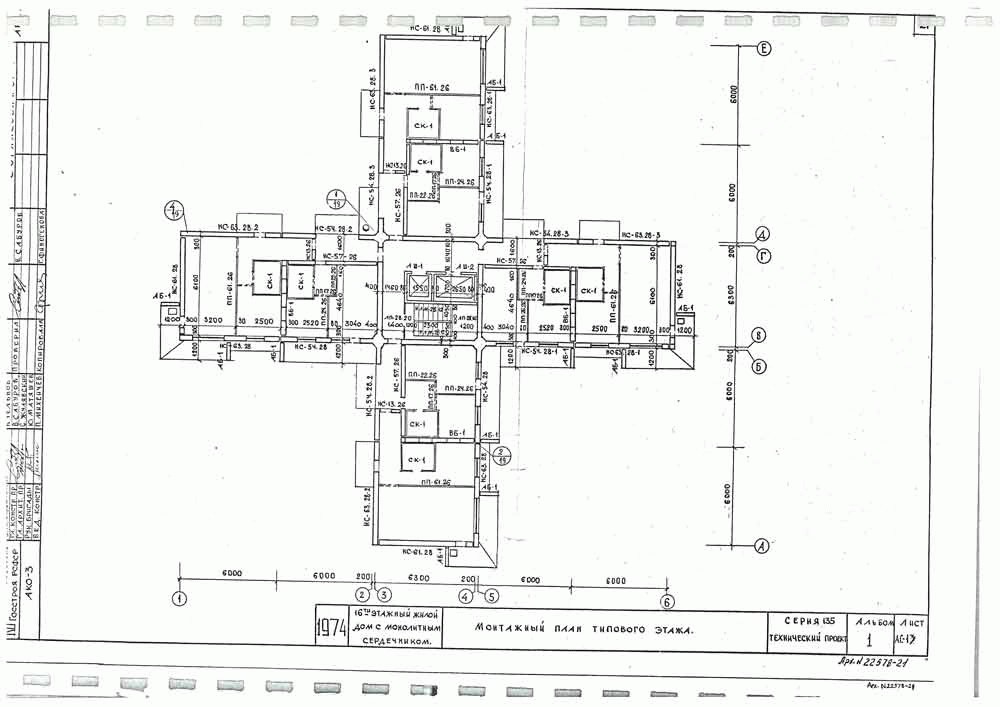

Создание разнообразных обьемно-планировочных композиций с учётом характерных природных условий предоставит возможность комфортного проживания участникам Зимних Олимпийских Игр 2014г. Принятая крестообразная форма элементов плана позволяет применять закрытые эскалаторы или прозрачные лифты. В данном проектном предложении используются вантовые конструкции наружных стеновых панелей. Ванты прокладываются в каналах верхней части наружных стеновых панелей, при данных конструктивных решениях, консоль достигает 12 метров выноса. Использование данных конструктивных решений предоставляет возможность разноэтажности в лучах

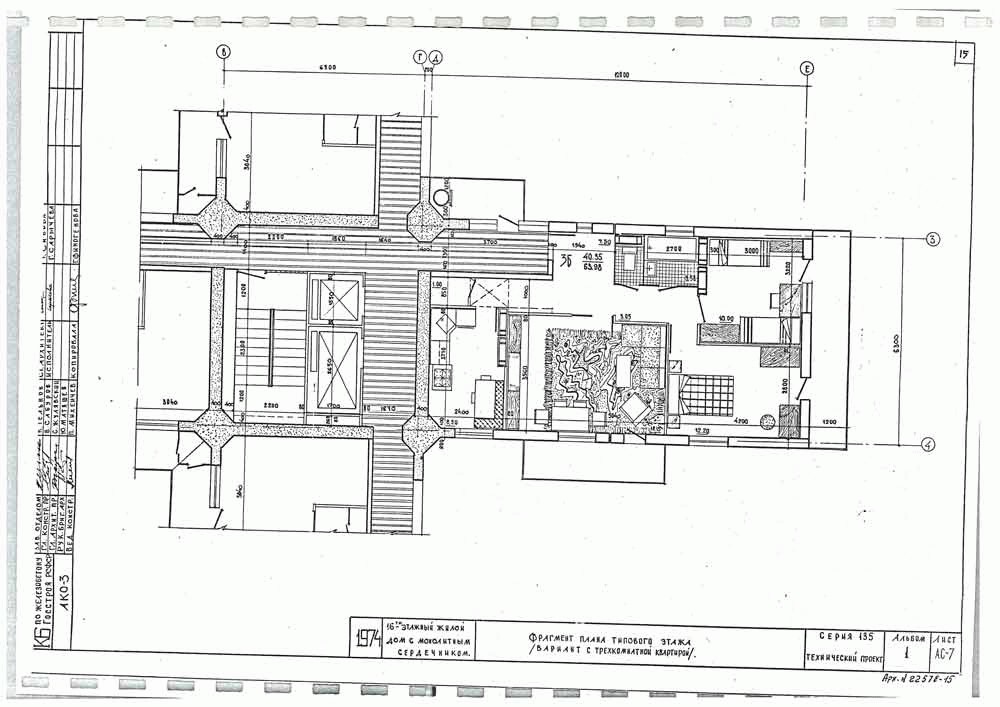

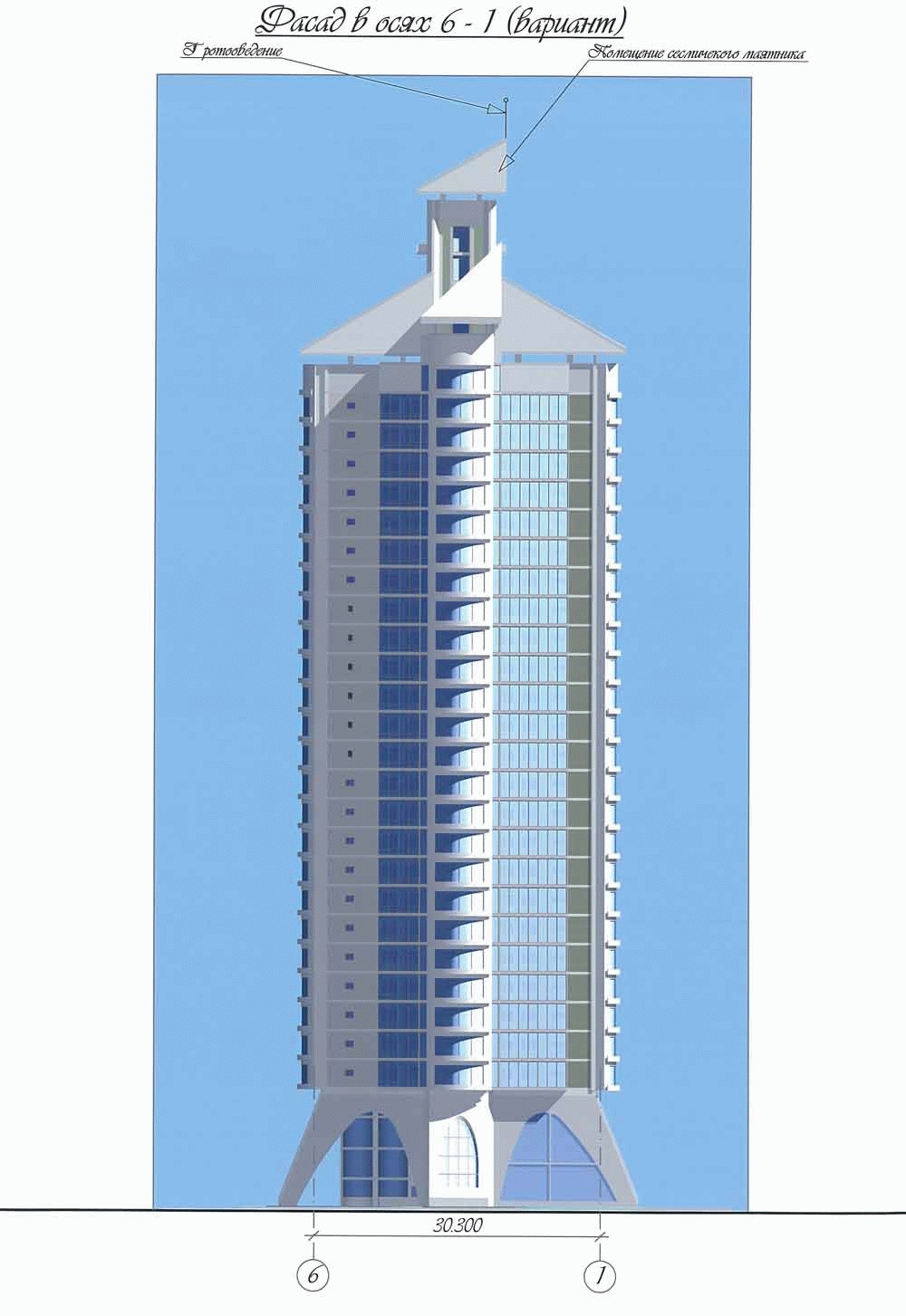

плана, что делает здание красивым и современным. Свободная планировка дает гибкость при расположении элементов квартир. Наружные стеновые панели облицовываются навесной плиткой (вентилируемой) различного цвета. Высота этажа от пола до пола принята 3.5 кв м Под плитами перекрытий (160 мм) выделено пространство для организации вентиляции, разводки коммуникаций размещение элементов кондиционирования и встроенных пылесосов. В домах с монолитном сердечником предусматривается вакуумная утилизация мусора.
Конструктивное решение

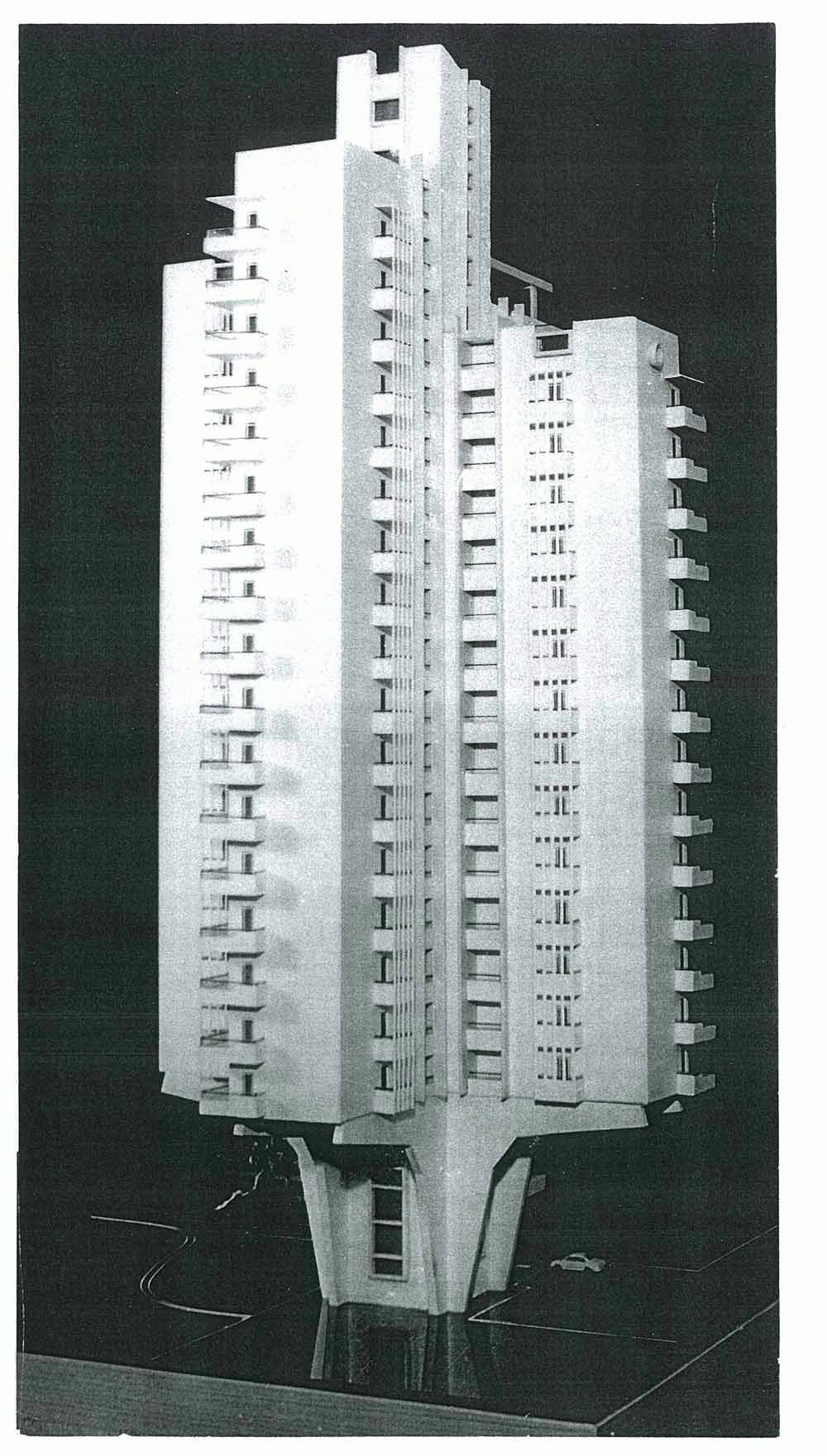

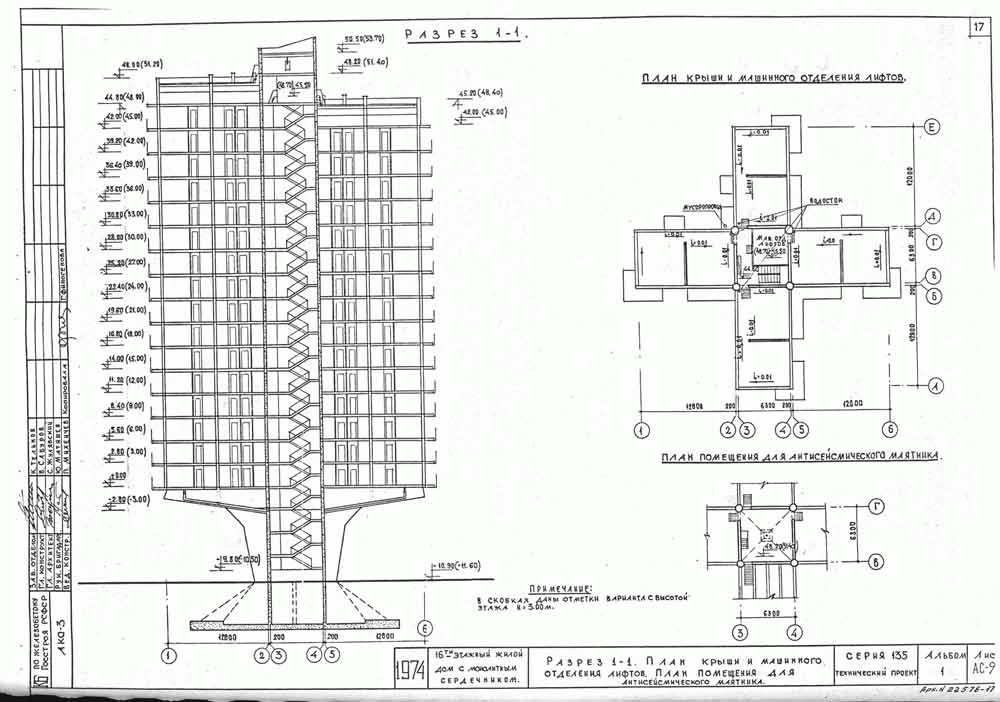

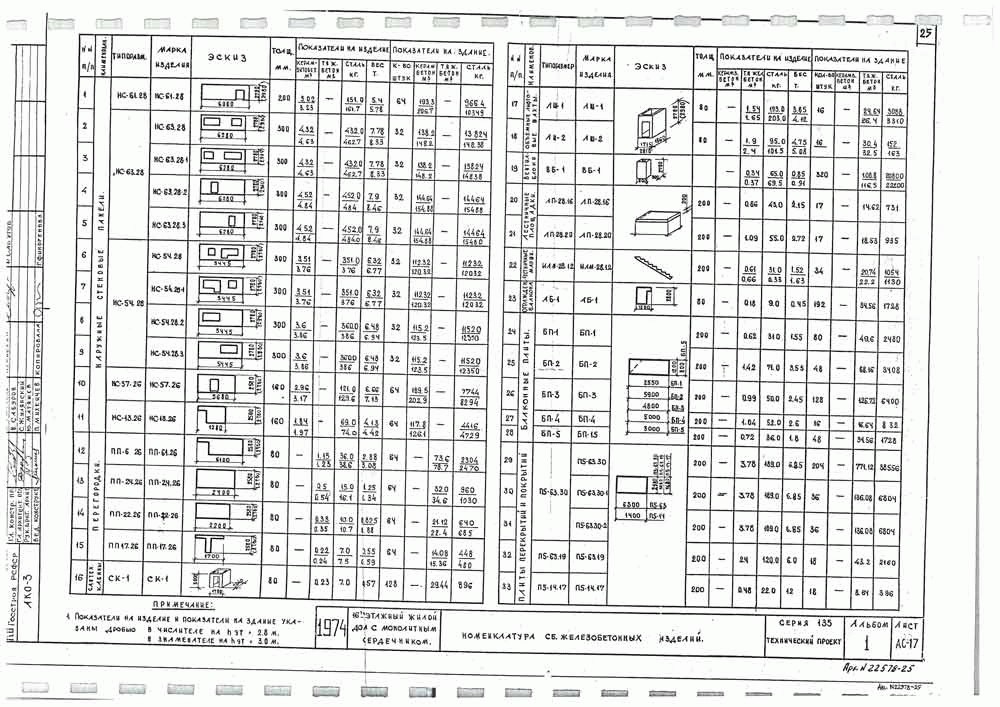

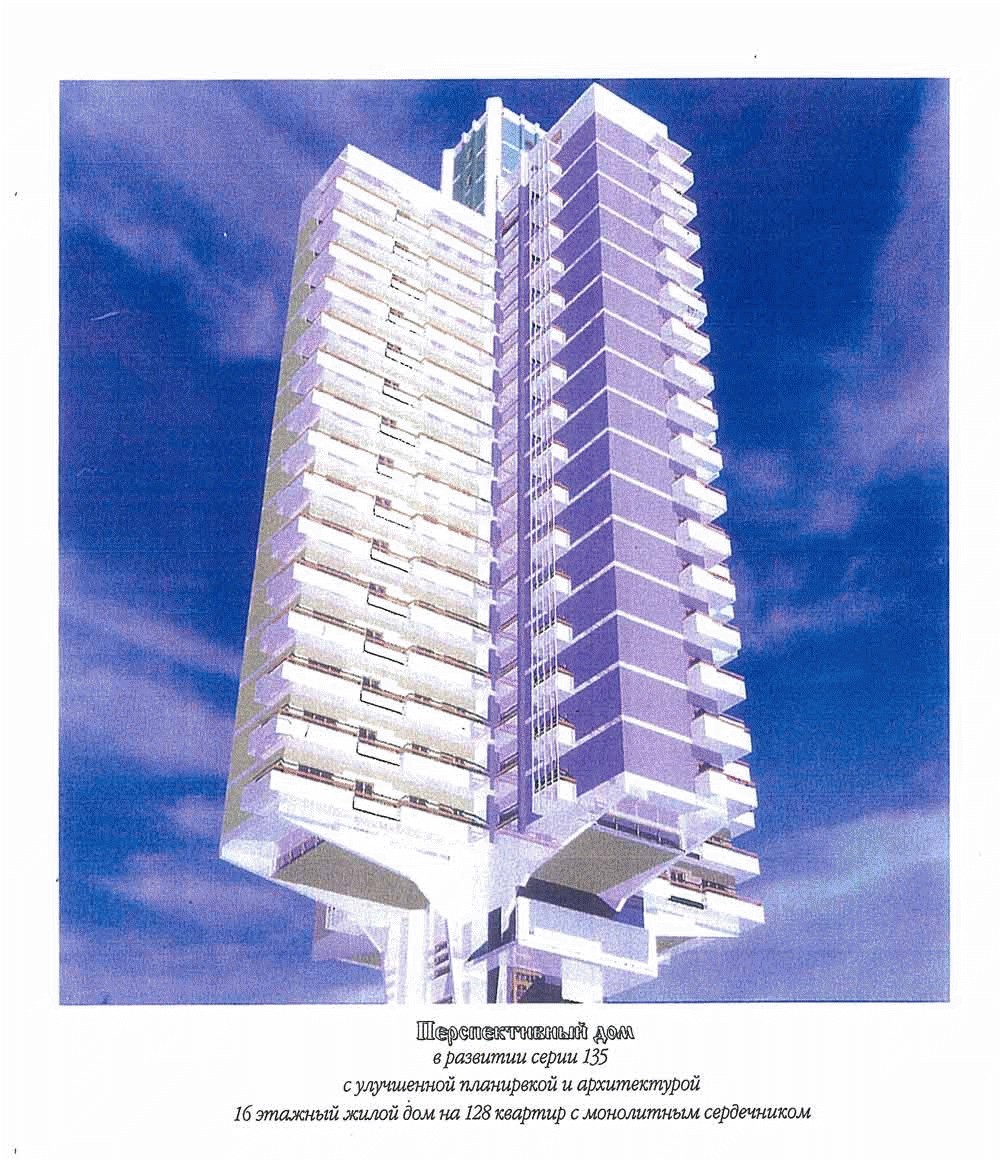

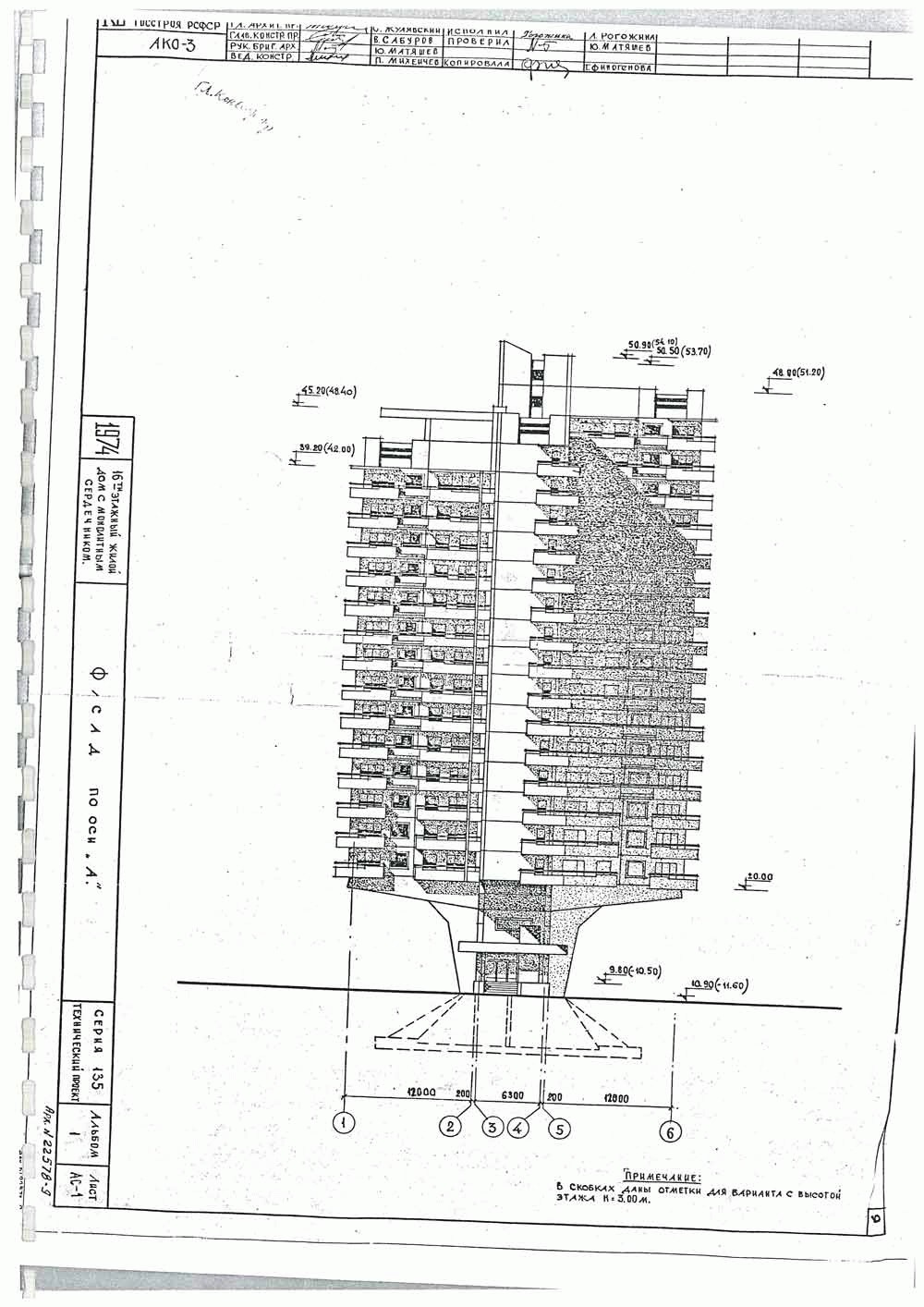

Конструктивная схема здания представляет собой монолитный столб и консольно связанные с ним панели стен, поэтажно воспринимающих вертикальные нагрузки. Ядро жесткости, представляющий собой монолитный железобетонный столб с расположенным в нем лестнично-лифтового узла, воспринимает все вертикальные и горизонтальные ветровые и сейсмические нагрузки на 7-8-9 баллов. Толщина стен принята 400 мм из бетона М-300. Площадки, марши, обьемные лифт-шахты, сборные плиты перекрытий толщиной 160 мм решены по серии 135. Сборные стеновые панели, поэтажно воспринимающие вертикальные нагрузки консольно соединенные с ядром жесткости и закреплены вантами решены из керамзитобетона М-200 толщиной 300 мм.

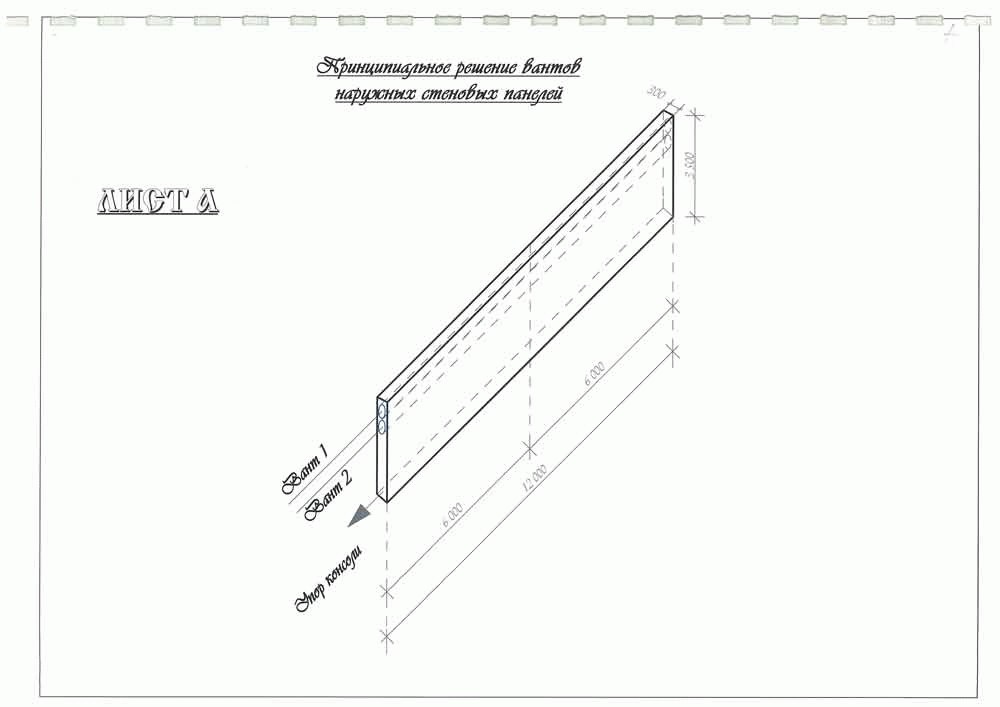

Две шестиметровые сборные наружные стеновые панели соединены вантовыми канатами в верхних каналах. Количество каналов может быть увеличено, а конструкция крепления к монолитному сердечнику доработана в соответствии с текущими требованиями.

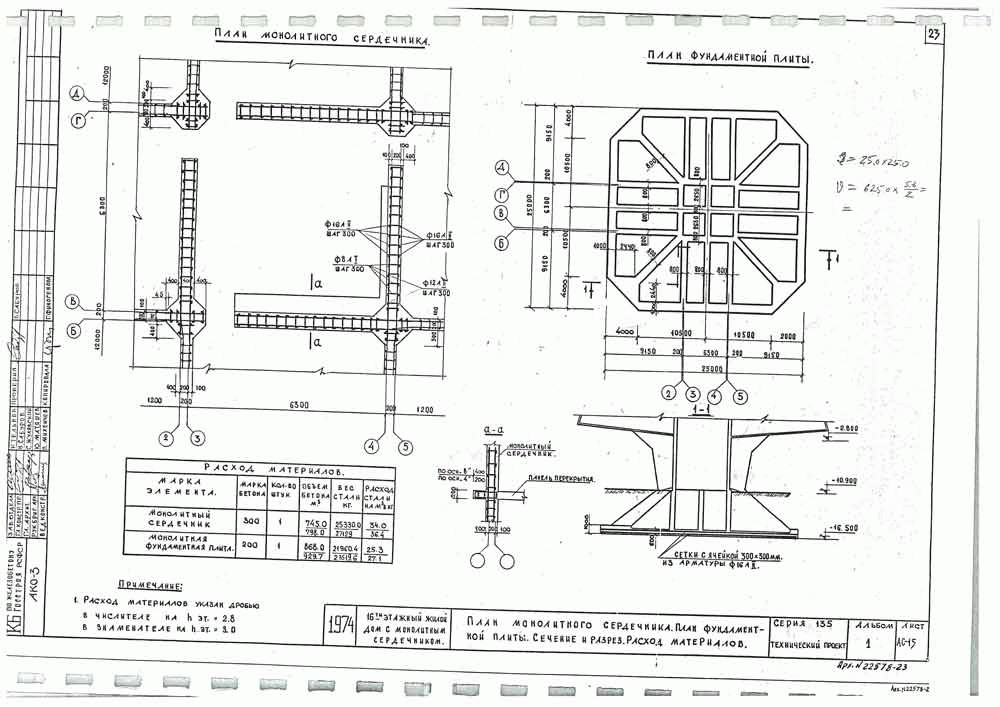

Перекрытия из керамзитобетонных плит М-200 толщиной 200 мм, жестко связанных со стеновыми панелями и между собой, представляют собой жесткий горизонтальный диск, передающий все горизонтальные усилия на ядро жесткости. Фундаметы – монолитная ребристая плита под ядром жесткости.

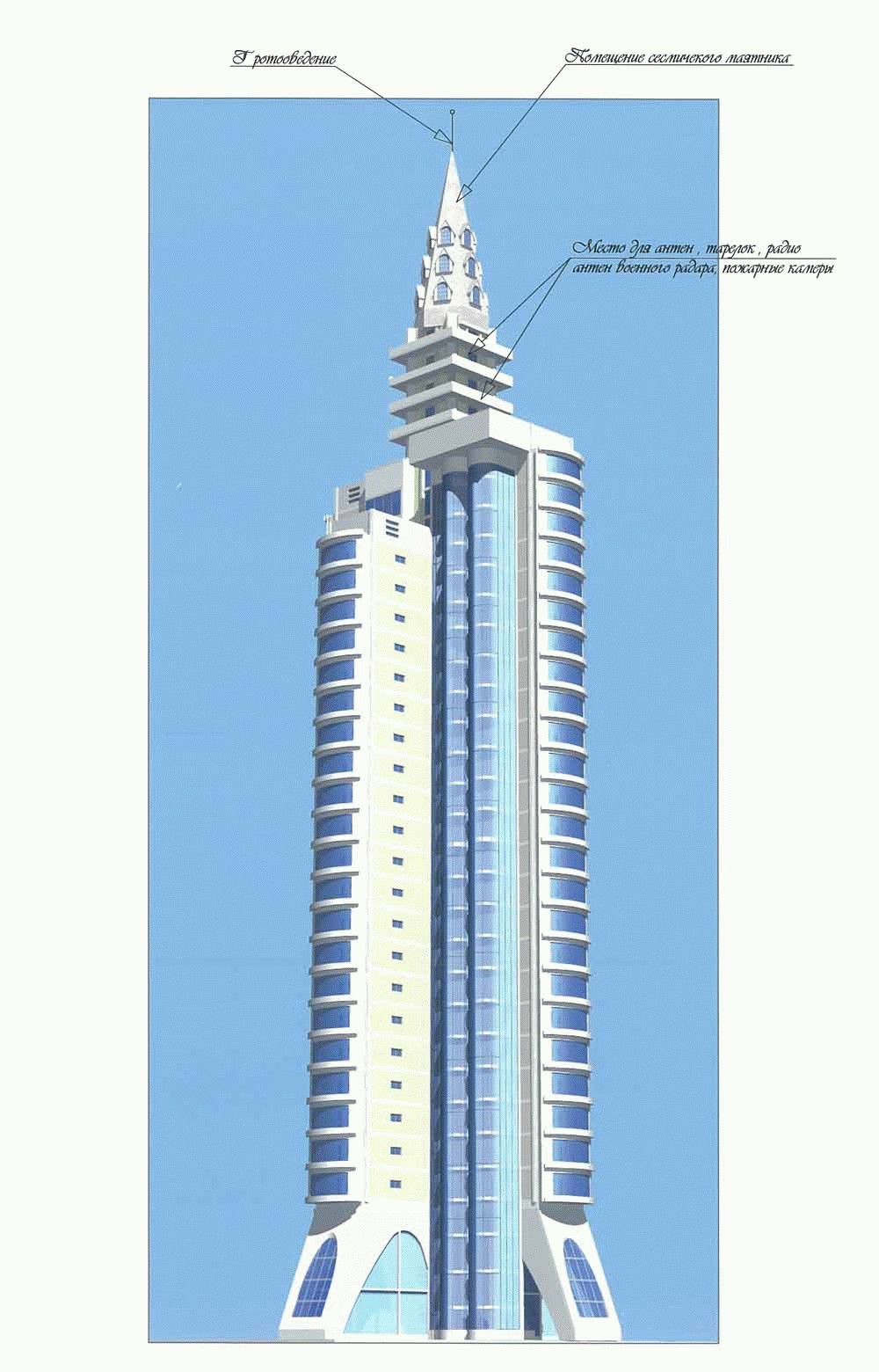

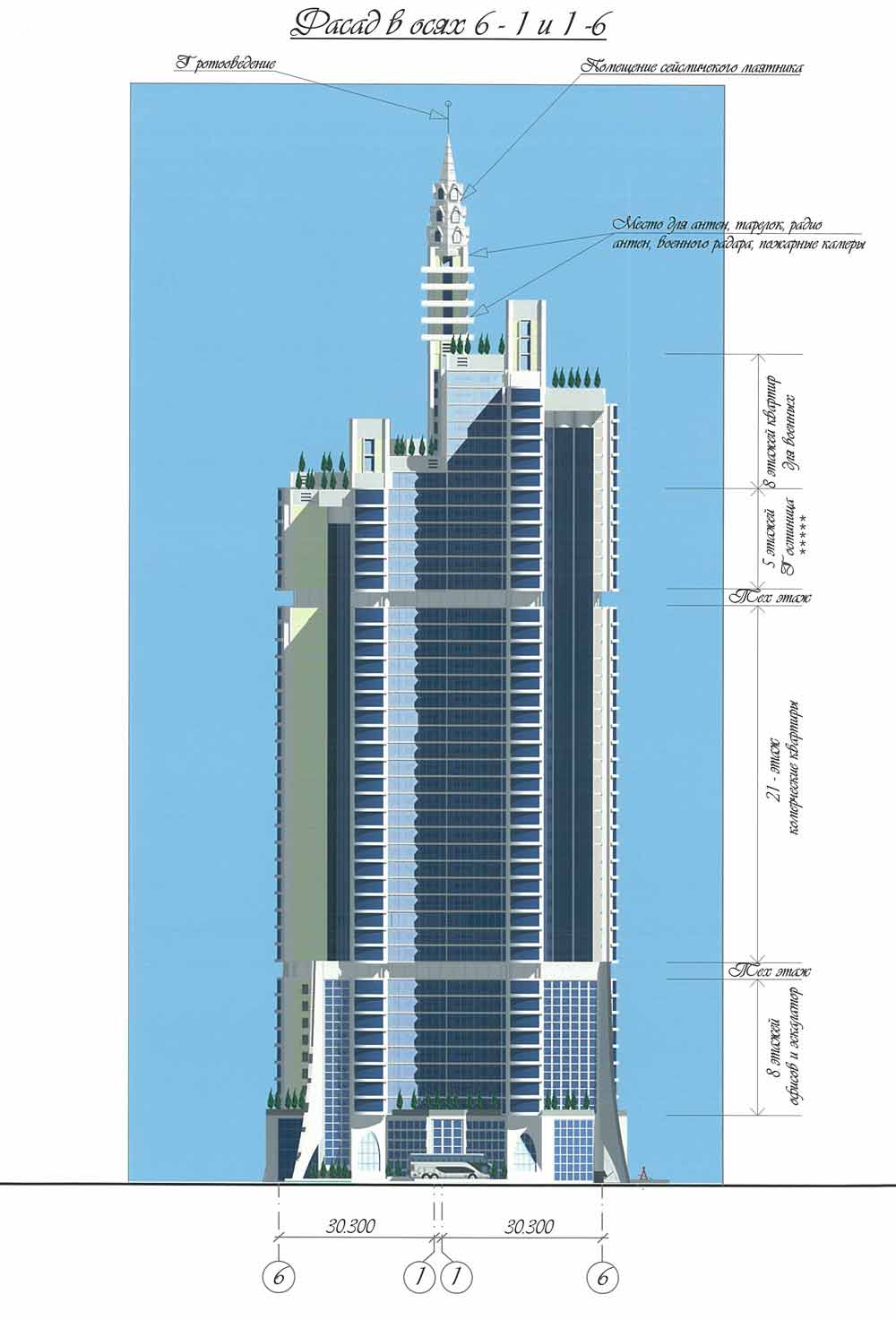

В центральном монолитном сердечнике, в самой верхней части, располагается помещение для АНТИСЕЙСМИЧЕСКОГО МАЯТНИКА, который смягчает первые интенсивные сейсмические удары.

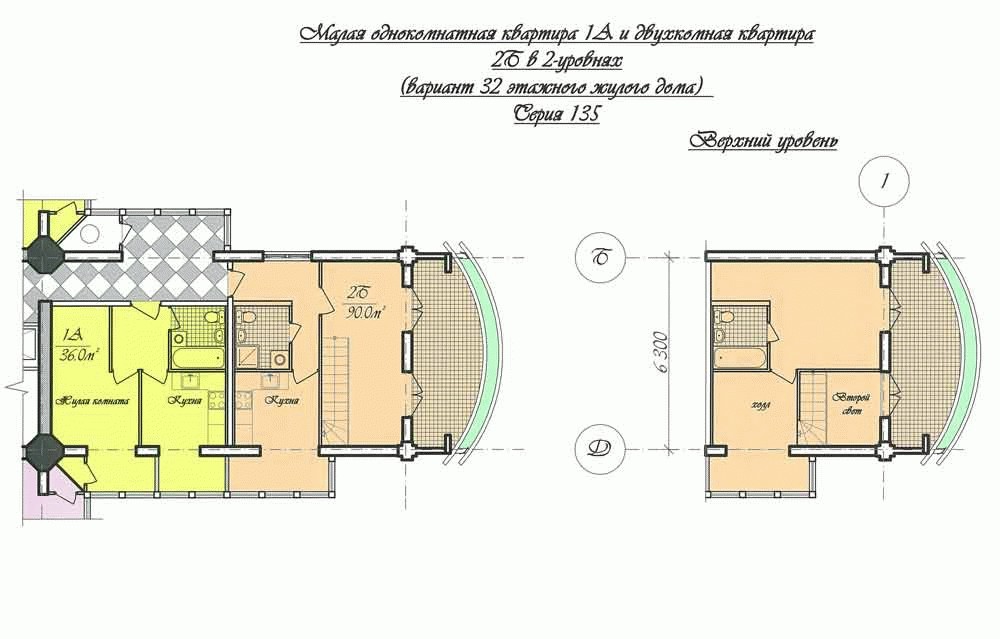

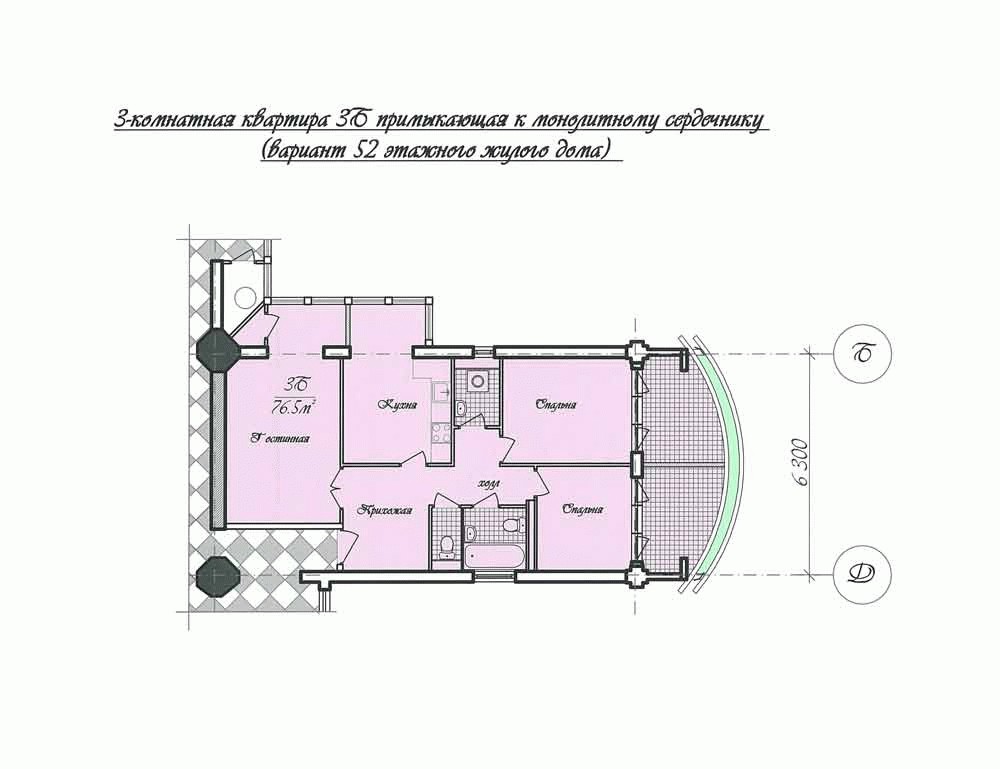

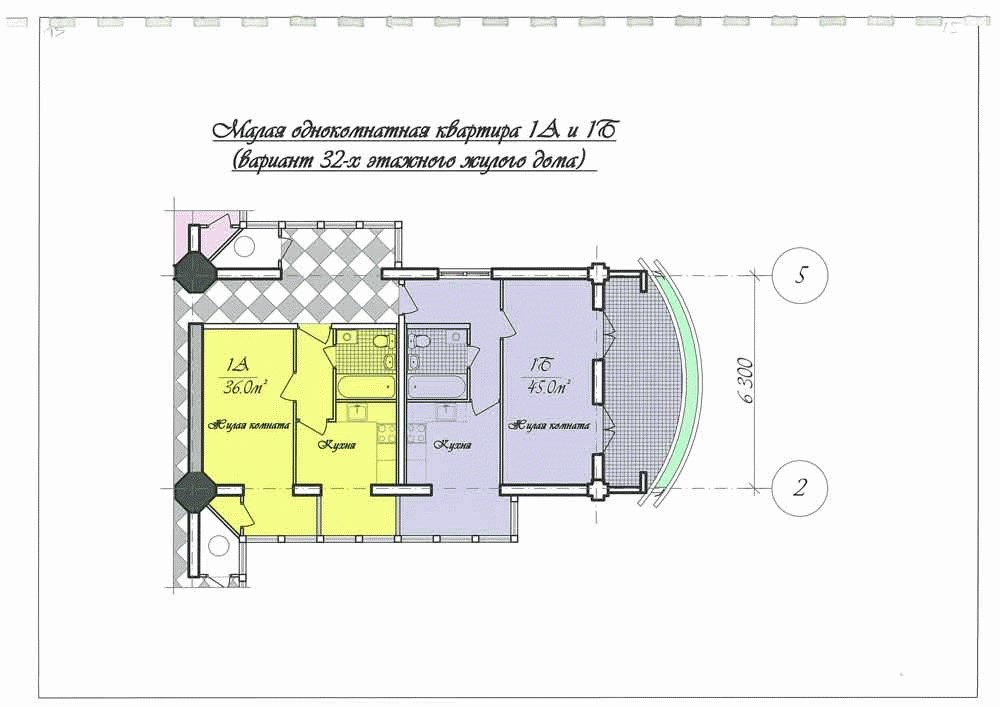

P.S. Квартиры типа 3Б могут быть решены в двух уровнях, что дает возможность считать ее совершенной 5-ти звездочной. Комнаты в этих квартирах могут достигать при дальнейшей разработке до 35 квадратных метров и больше, при желании их можно превратить в летние и зимние сады. Фасады предлагаемого дома могут быть доведены до совершенства облицовкой материалами по новой технологии «Подвесные вентилируемые фасады».
